공압 블랭킹 다이가 절단 정밀도와 생산 효율성을 어떻게 향상시킬 수 있습니까?

준센중국 기반의 자동화 장비 제조업체이자 공급업체인 는 맞춤형 서비스를 제공합니다.프뉴matic 블랭킹 다이일관된 절단 품질, 유연한 툴링 구성, 얇고 유연한 재료의 효율적인 처리를 원하는 제조업체를 위한 솔루션입니다. 압축 공기를 사용하여 절단 메커니즘을 구동함으로써 이러한 유형의 다이는 포장, 의료 소모품, 전자 제품 및 접착제 제품 제조에서 반복 가능한 블랭킹 작업을 지원할 수 있습니다. 올바른 툴링 구조, 절단 간격 및 공압 구성을 선택하면 기업이 유지 관리 요구 사항 및 운영 비용을 관리하는 동시에 생산 일관성을 향상하는 데 도움이 됩니다.

공압 블랭킹 다이는 시트, 필름 또는 기타 적절한 재료에서 필요한 구성 요소를 분리하는 압축 공기로 구동되는 절단 도구입니다. 수동으로 작동되는 툴링과 비교하여 공압 시스템은 반복적인 수동 노력을 줄이고 생산 장비와의 통합을 지원할 수 있습니다. 실제 가치는 재료 특성, 부품 형상, 필요한 출력 및 툴링 설계에 따라 달라집니다. 이 가이드에서는 공압 블랭킹의 작동 방식, 사용하는 재료 및 산업, 대체 절단 방법과의 비교, Junssen과 같은 제조업체에서 맞춤형 솔루션을 구매하기 전에 구매자가 평가해야 할 사항에 대해 설명합니다.

목차

1. 공압 블랭킹 다이란 무엇입니까?
2. 블랭킹 프로세스는 어떻게 작동합니까?
3. 주요 이점은 무엇입니까?
4. 어떤 재료와 산업에 사용할 수 있나요?
5. 다른 절단 방법과 어떻게 비교됩니까?
6. 올바른 다이를 어떻게 선택합니까?
7. 절단 성능을 어떻게 유지할 수 있습니까?
8. 자주 묻는 질문
9. 결론

1. 공압 블랭킹 다이란 무엇입니까?

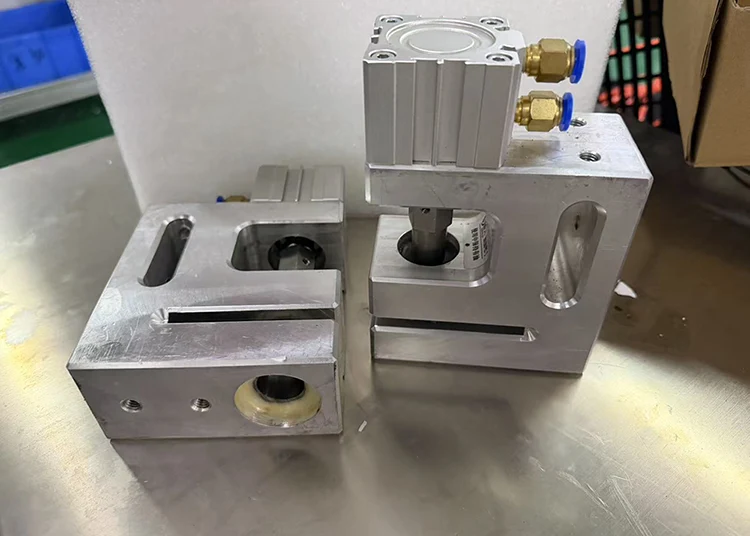

공압 블랭킹 다이는 압축 공기를 사용하여 펀치 또는 절단 메커니즘을 작동시키는 특수 절단 도구입니다. 주요 목적은 더 큰 시트나 연속 재료에서 정의된 윤곽선으로 구성 요소를 절단하는 것입니다. 일반적인 블랭킹 작업에서 분리된 조각은 원하는 제품인 반면 주변 재료는 스크랩이나 재사용 가능한 잔여물이 됩니다.

주요 구성 요소에는 일반적으로 공압 실린더, 펀치, 다이, 가이드 구성 요소 및 지지 베이스가 포함됩니다. 응용 분야에 따라 도구를 고정 프레스에 장착하거나 적합한 모바일 또는 전용 생산 설정에 맞게 구성할 수 있습니다. Junssen은 공압 블랭킹 다이를 다양한 생산 방식을 수용할 수 있는 작고 가벼운 솔루션이라고 설명합니다.

또 다른 실질적인 이점은 툴링 유연성입니다. 제품 치수나 구멍 위치가 변경되면 전체 어셈블리를 재구성하지 않고도 호환되는 펀치 및 다이 사양을 교체할 수 있습니다. 정확한 타당성은 툴링 설계와 신제품 형상에 따라 달라집니다.

블랭킹과 일반 홀 펀칭을 구별하는 것이 중요합니다. 블랭킹은 정의된 외부 프로파일을 가진 분리된 부품을 생성하는 반면, 펀칭은 일반적으로 대부분 손상되지 않은 상태로 재료에 구멍이나 개구부를 생성합니다. 일부 생산 시스템에서는 부품 설계에 필요할 때 두 기능을 모두 결합합니다.

2. 블랭킹 프로세스는 어떻게 작동합니까?

작동 원리는 간단합니다. 압축 공기가 실린더 움직임을 생성하고 절단 요소가 작업물에 힘을 가하며 다이 형상에 따라 결과 프로파일이 결정됩니다. 성공적인 작동을 위해서는 공압 시스템, 툴링 여유 공간, 재료 위치 지정 및 기계 사이클 간의 조정이 필요합니다.

일반적인 작동 순서

1. 공작물 준비:재질의 종류, 두께, 치수, 표면 상태를 확인하세요.
2. 재료 배치:시트, 필름 또는 유연한 구성 요소를 원하는 절단 위치에 맞춥니다.
3. 공작물을 고정합니다:절단 중 움직임을 최소화하려면 적절한 가이드, 고정 장치 또는 위치 지정 장치를 사용하십시오.
4. 공압 메커니즘을 활성화합니다.절단 스트로크를 구동하려면 장비의 지정된 작동 범위 내에서 압축 공기를 공급하십시오.
5. 완성된 구성요소를 분리합니다.펀치와 다이는 설계된 프로파일에 따라 재료를 절단합니다.
6. 결과를 검사합니다.반복되는 주기에 걸쳐 치수, 가장자리 품질, 변형 및 일관성을 확인합니다.
7. 툴링을 청소하고 유지 관리하십시오.생산을 계속하기 전에 잔여물을 제거하고 절단 표면을 검사하십시오.

자동화된 생산을 위해 다이는 기계 컨트롤러, 위치 지정 메커니즘 또는 재료 공급 시스템과 통합될 수 있습니다. 통합하기 전에 제조업체는 스트로크 타이밍, 사용 가능한 설치 공간, 제어 호환성 및 필요한 절삭력을 확인해야 합니다.

3. 공압 블랭킹의 주요 이점은 무엇입니까?

일관된 절단 결과

툴링이 올바르게 설계되고 유지 관리되면 공압 블랭킹 시스템은 생산 실행 전반에 걸쳐 반복 가능한 구성 요소 모양을 생성할 수 있습니다. 이 결과를 얻으려면 정확한 재료 위치 지정, 적절한 절단 간격 및 안정적인 공압 출력이 필수적입니다. 실제 치수 공차는 구동 방법만으로 가정하기보다는 각 응용 분야에 대해 설정되어야 합니다.

컴팩트한 장비 구성

공압 메커니즘은 복잡한 유압 동력 장치가 필요하지 않은 응용 분야에 대한 실용적인 대안을 제공할 수 있습니다. 전체 설치 면적은 고정 장치, 보호 장치, 공기 준비 구성 요소 및 자재 취급 요구 사항에 따라 달라지지만 컴팩트한 어셈블리를 사용하면 기존 생산 영역에 설치를 단순화할 수 있습니다.

유압유 문제 감소

액추에이터는 구동 매체로 유압 오일이 아닌 압축 공기를 사용하기 때문에 시스템은 유압 전력 회로와 관련된 유압 유체 누출을 방지합니다. 이는 민감한 필름, 접착 재료 또는 의료 소모품 구성 요소를 다루는 생산 환경에서 유리할 수 있습니다. 그럼에도 불구하고 압축 공기 청정도, 윤활 요구 사항 및 오염 제어는 특정 생산 공정에 따라 평가되어야 합니다.

유연한 툴링 구성

제품 모양에 따라 다양한 펀치, 다이 개구부 또는 절단 프로파일이 필요할 수 있습니다. 잘 계획된 툴링 시스템을 사용하면 특히 교체 부품이 기존 어셈블리와 호환되도록 설계된 경우 제품 전환을 보다 쉽게 ​​관리할 수 있습니다.

자동화된 운영 가능성

공압 블랭킹은 적절한 자동화 또는 반자동 장비에 통합될 수 있습니다. 인터록, 보호 장치, 압력 모니터링 및 기타 안전 장치는 절단 영역에 대한 접근을 제어하는 ​​데 도움이 될 수 있습니다. 실제 기계에 대해 이러한 안전 장치를 선택하고 검증해야 합니다. 공압식 작동만으로는 작업자의 안전이 보장되지 않습니다.

4. 어떤 재료와 산업에 사용할 수 있나요?

공압식 블랭킹 다이의 적합성은 재료의 두께, 경도, 탄성, 표면 특성 및 절단 저항에 따라 달라집니다. 도구 형상과 사용 가능한 힘이 적절하다면 선택한 얇고 유연한 재료에 특히 유용합니다.

이러한 예는 응용 가능성일 뿐 하나의 표준 다이가 나열된 모든 재료를 처리할 수 있다는 보장은 없습니다. 다층 복합재, 연마성 기판, 두꺼운 작업물 및 단단한 금속에는 다른 절단 구조나 더 강력한 기계가 필요할 수 있습니다. 재료 샘플과 제품 도면은 툴링을 제조하기 전에 타당성을 결정하는 데 도움이 됩니다.

5. 다른 절단 방법과 어떻게 비교됩니까?

공압 블랭킹, 공압 펀칭, 유압 절단 중에서 선택하는 것은 필요한 결과가 별도의 구성요소인지, 구멍인지, 재료 프로파일을 통한 절단인지에 따라 달라집니다. 구매자는 이러한 방법을 상호 교환 가능한 것으로 취급하기보다는 의도된 프로세스를 비교해야 합니다.

공압 블랭킹 다이는 공작물이 공압 절단에 적합하고 필요한 힘이 시스템 작동 한계 내에서 전달될 수 있는 경우 평가할 가치가 있는 경우가 많습니다. 중부하 작업에는 유압 장비가 더 적합할 수 있는 반면, 개구부를 만드는 것이 주요 목적일 때는 일반적으로 펀칭 다이가 더 나은 선택입니다.

관련 툴링에 대한 자세한 내용은 Junssen의 블랭킹 다이 솔루션과 블랭킹 및 피어싱 다이 옵션을 검토하세요.

6. 올바른 다이를 어떻게 선택합니까?

가격만 보고 다이를 구매하면 불필요한 재작업, 가장자리 품질 저하 또는 기존 장비와의 비호환성 문제가 발생할 수 있습니다. 보다 안정적인 접근 방식은 견적을 요청하기 전에 생산 요구 사항을 정의하는 것입니다.

필수평가기준

• 재료 사양:기재, 두께, 경도, 탄성, 다층 함유 여부 등을 식별합니다.
• 부품 형상:외부 프로파일, 치수, 컷아웃 및 중요 공차를 보여주는 도면을 제공합니다.
• 필요한 절삭력:재료와 형상에 필요한 힘을 확인한 다음 실린더 용량과 작동 압력을 확인하십시오.
• 생산량:예상되는 출력, 주기 빈도, 교대 기간 및 계획된 자동화 수준을 설명하십시오.
• 장비 호환성:호스트 시스템의 장착 치수, 사용 가능한 공간, 제어 요구 사항 및 세부 정보를 제공합니다.
• 품질 기대치:허용 가능한 버, 모서리 변형, 치수 변화 및 검사 방법을 지정합니다.
• 유지 관리 액세스:절단 부품을 효율적으로 검사, 청소, 교체 또는 재연삭할 수 있는지 확인하십시오.

준센의 제품 정보에 따르면 공압 블랭킹 다이는 작고 가벼우며 다양한 생산 구성을 지원할 수 있습니다. 구매자의 도면, 샘플 및 기계 사양을 기준으로 적절한 설계를 확인해야 합니다.

맞춤형 툴링 문의를 위해 제품 도면, 재료 데이터, 샘플 이미지, 대상 출력 및 설치 요구 사항이 포함된 패키지를 준비하십시오. 이러한 세부 사항을 통해 공급업체는 생산이 시작되기 전에 설계를 보다 정확하게 평가하고 잠재적인 제약 조건을 식별할 수 있습니다.

7. 절단 성능을 어떻게 유지할 수 있습니까?

일상적인 유지 관리는 가장자리 품질을 보존하고, 계획되지 않은 가동 중지 시간을 줄이며, 툴링 서비스 수명을 연장하는 데 도움이 됩니다. 실제 유지보수 간격은 작동 빈도, 인쇄물 특성 및 제조업체의 지침을 반영해야 합니다.

권장되는 유지 관리 방법

1. 절단면 검사:완성된 프로파일에 영향을 미칠 수 있는 칩, 마모, 변형 또는 둔한 부분을 찾으십시오.
2. 다이 클리어런스 확인:펀치와 다이가 처리 중인 재료에 대해 적절하게 일치하는지 확인하십시오.
3. 깨끗한 재료 잔여물:공구 이동을 방해할 수 있는 스크랩, 접착제 침전물, 먼지 및 기타 축적물을 제거하십시오.
4. 공압 공급 장치를 검사합니다.압력 안정성, 공기 품질, 튜브 및 연결부에 누출이나 손상이 있는지 확인하십시오.
5. 지정된 대로 윤활하십시오.장비 제조업체의 지침에 따라 가이드 슬리브와 이동 구성 요소를 유지 관리하십시오.
6. 패스너 및 정렬 확인:특히 툴링 변경 후에는 장착 지점, 가이드 및 고정 장치를 검사하십시오.
7. 유지관리 결과 기록:절단 결함, 구성품 교체 및 서비스 간격을 추적하여 반복되는 문제를 식별합니다.

무딘 절삭날이나 잘못 설계된 다이를 보상하기 위해 과도한 공기압을 사용해서는 안 됩니다. 지정된 제한을 초과하여 작동하면 마모가 가속화되고 내부 구성 요소가 손상될 수 있습니다. 유지보수 전에 공압 에너지원을 분리하고 저장된 압력을 해제한 후 적용 가능한 잠금 및 안전 절차를 따르십시오.

버(burr) 또는 불완전한 절단이 나타나면 먼저 재료 위치, 최첨단 상태, 여유 공간 및 공압 안정성을 확인하십시오. 조정은 시행착오보다는 검사와 도구 제조업체의 권장 사항을 기반으로 해야 합니다.

8. 자주 묻는 질문

Q1: 공압식 블랭킹 다이의 주요 목적은 무엇입니까?

공압 블랭킹 다이는 압축 공기를 사용하여 더 큰 시트, 필름 또는 기타 적합한 기판에서 구성 요소를 분리하는 절단 메커니즘을 구동합니다. 제조업체가 반복 가능한 모양과 일관된 부품 치수를 필요로 할 때 사용됩니다.

Q2: 공압 블랭킹 다이는 어떤 재료를 가공할 수 있습니까?

다이 설계 및 사용 가능한 절단력에 따라 적합한 재료에는 플라스틱 필름, 종이, 부직포, 접착 라미네이트, 폼, 고무, 실리콘 및 선택된 절연 재료가 포함될 수 있습니다. 특정 재료 두께와 부품 형상에 대한 호환성을 확인해야 합니다.

Q3: 블랭킹과 펀칭의 차이점은 무엇입니까?

블랭킹은 일반적으로 필수 완성 구성 요소가 되는 분리된 조각을 생성합니다. 펀칭은 일반적으로 구멍이나 개구부를 만들고 제거된 슬러그는 폐기물로 처리됩니다. 올바른 프로세스는 제품 설계에 따라 다릅니다.

Q4: Junssen은 공압식 블랭킹 다이를 맞춤 제작할 수 있나요?

준센은 다양한 생산 요구 사항에 맞는 절삭 공구 솔루션을 제공합니다. 구매자는 기술 평가를 위해 도면, 샘플, 재료 사양 및 장비 세부 정보를 제출할 수 있습니다. 최종 구성은 애플리케이션과 확인된 설계 요구 사항에 따라 달라집니다.

Q5: 블랭킹 다이의 수명에 영향을 미치는 요인은 무엇입니까?

재료 경도 및 마모성, 절단 간격, 가장자리 상태, 정렬, 작동 압력, 생산 빈도 및 유지 관리 관행 모두가 서비스 수명에 영향을 미칩니다. 정기적인 검사와 시기적절한 서비스는 조기 마모를 줄이는 데 도움이 됩니다.

Q6: 제조업체는 어떻게 버를 줄이고 절단 품질을 향상시킬 수 있습니까?

적절한 펀치-다이 간격을 사용하고, 날카로운 절단 모서리를 유지하고, 작업물을 고정하고, 공압 공급 장치를 안정적으로 유지하십시오. 반복되는 절단 결함이 발생할 경우 재료 특성과 공구 형상을 함께 평가해야 합니다.

Q7: 견적을 요청할 때 어떤 정보를 제공해야 합니까?

제품 도면, 기판 유형 및 두께, 목표 치수 및 공차, 예상 생산량, 호스트 시스템 사양, 특수 안전 또는 자동화 요구 사항을 제공합니다. 샘플은 재료의 거동을 명확하게 하는 데도 도움이 될 수 있습니다.

9. 결론

잘 설계된 공압 블랭킹 다이는 제조업체가 유연한 툴링 배열과 효율적인 생산 작업 흐름을 지원하면서 일관된 모양의 부품을 생산하는 데 도움이 될 수 있습니다. 적합성은 재료, 절단 형상, 필요한 힘, 기계 호환성 및 예상 출력에 따라 달라집니다. 신뢰할 수 있는 작동을 위해서는 신중한 사양과 정기적인 유지 관리가 필수적입니다.

의료용 소모품, 유연한 포장 부품, 접착 제품, 정밀 산업용 부품 등 무엇을 개발하든 Junssen은 툴링 요구 사항을 평가하고 적합한 구성을 찾는 데 도움을 드릴 수 있습니다. 자세한 내용을 알아보고 관련 자동화 및 툴링 솔루션을 검토하려면 공압 블랭킹 다이 제품 페이지를 방문하세요.저희에게 연락주세요도면, 재료 세부 사항 및 생산 목표를 바탕으로 응용 분야에 맞는 맞춤형 솔루션을 논의하십시오.
