ECG 전극 제조의 자동화 동향: 하이드로겔 코팅부터 정밀 다이 커팅까지

신뢰할 수 있는 일회용 모니터링 제품에 대한 수요가 의료 소모품 제조를 계속 형성함에 따라 ECG 전극 생산업체는 개별 생산 단계가 어떻게 함께 작동하는지 자세히 살펴보고 있습니다. 제조업체에는 민감한 재료를 일관되게 처리하고, 피할 수 있는 낭비를 제한하며, 들어오는 롤에서 완성된 전극까지 명확한 체크포인트를 제공하는 프로세스가 점점 더 필요합니다.

많은 공장에서 가장 중요한 기회는 하이드로겔 코팅, 라미네이션, 부품 배치 및 정밀 다이 커팅을 조화로운 작업 흐름에 연결하는 것입니다. 이러한 단계를 별도의 섬이 아닌 하나의 프로세스로 계획하면 생산 팀은 자재 이동을 더 잘 관리하고, 반복적인 처리를 줄이고, 품질 변동의 원인을 더 빠르게 식별할 수 있습니다.

프로세스 통합이 주목받는 이유

일회용 ECG 전극은 완성품으로 볼 때 단순해 보일 수 있지만 그 구조에는 여러 기능적 레이어가 포함될 수 있습니다. 디자인에 따라 여기에는 뒷면 재료, 전도성 하이드로겔, 접착 요소, 스냅 또는 탭 커넥터, 릴리스 라이너 및 때로는 리드 와이어가 포함될 수 있습니다. 각 레이어에는 고유한 처리 특성이 있습니다. 한 단계에서 장력, 정렬, 코팅 또는 접착이 불일치하면 다음 작업에 영향을 미칠 수 있습니다.

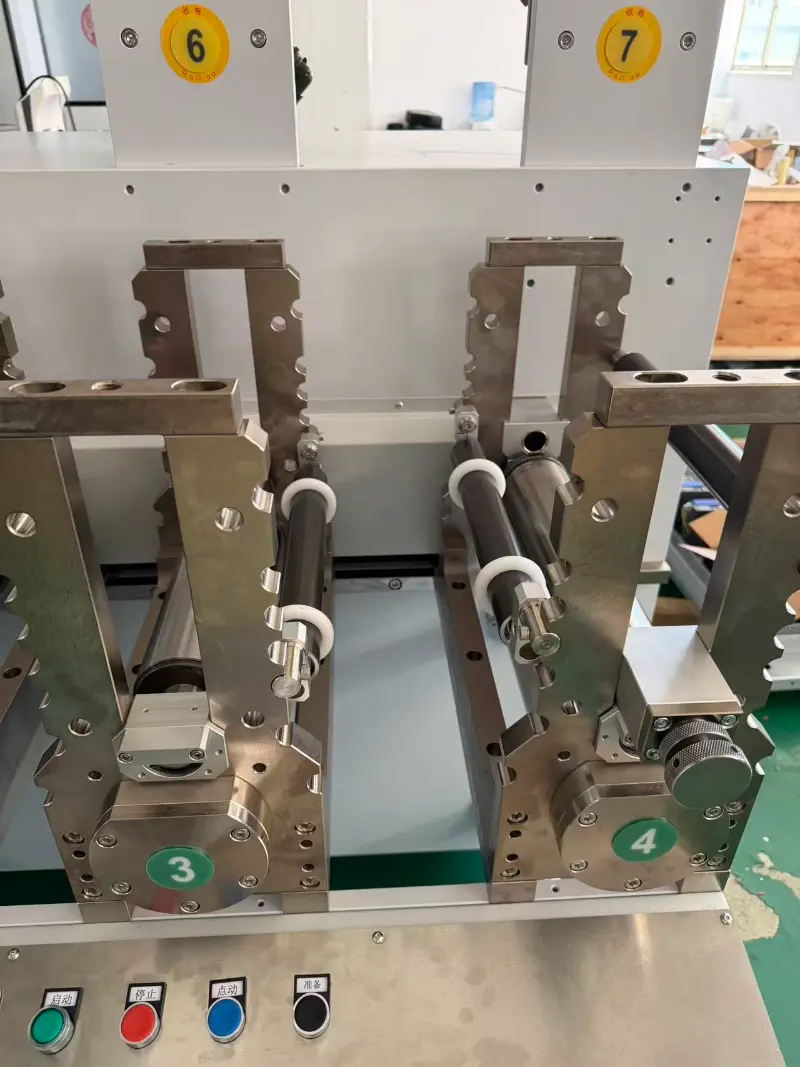

이것이 제조업체가 새 장비에 투자하기 전에 전체 생산 순서를 검토하는 이유 중 하나입니다. 안ECG 전극 생산 기계 공칭 생산량뿐만 아니라 재료 공급, 등록 유지, 스크랩 관리, 운영자가 프로세스 상태를 모니터링하는 방법에 따라 평가해야 합니다.

하이드로겔 코팅: 절단 단계 이전에 제어가 시작됩니다.

전도성 하이드로겔을 자체적으로 적용하는 라인의 경우 코팅이 중요한 단계입니다. 코팅 성능은 제제, 점도, 기질 상태, 라인 속도, 온도 및 경화 방법에 의해 영향을 받을 수 있습니다. 코팅이 고르지 않거나 재료가 다운스트림 처리 전에 필요한 조건에 도달하지 않은 경우 이후 단계에서 가장자리가 일관되지 않거나 라이너로 이동하거나 완성된 조각 간의 변형과 같은 문제가 드러날 수 있습니다.

자동화는 코팅 장치 및 경화 섹션에 따라 웹 속도를 조정하는 동시에 주요 설정을 더 쉽게 기록하고 반복함으로써 도움을 줄 수 있습니다. 그러나 자동화는 프로세스 개발을 대체할 수 없습니다. 제조업체는 여전히 적절한 재료 사양을 설정하고, 경화 조건을 확인하고, 의도된 성능 요구 사항에 대해 완성된 전극을 테스트해야 합니다.

일부 생산업체에서는 라인에 하이드로겔을 코팅하는 대신 사전 겔화된 롤을 사용합니다. 올바른 선택은 예상 수요, 이용 가능한 기술 전문 지식, 원자재 공급, 제품 설계 및 각 경로의 운영 비용에 따라 달라집니다. 건전한 투자 비교는 코팅 장치의 구매 가격뿐만 아니라 전체 과정을 고려해야 합니다.

라미네이션 및 등록 작업 흐름 연결

코팅 후 또는 사전 겔화된 재료를 처리할 때 레이어를 올바른 위치에 모아야 합니다. 수동 또는 느슨하게 연결된 프로세스에서 작업자는 스테이션 간에 롤을 전송하거나 재료를 재정렬하거나 참조 표시를 반복적으로 확인해야 할 수 있습니다. 이러한 추가 터치로 인해 변형이 발생하고 라인 속도가 느려질 수 있습니다. 특히 제품에 여러 레이어가 있거나 활성 영역이 작은 경우 더욱 그렇습니다.

통합된 재료 가이드 및 제어된 장력은 라미네이션 및 부품 배치 스테이션을 통해 이동하는 동안 웹을 안정적으로 유지하는 데 도움이 될 수 있습니다. 센서, 등록 표시 및 조정 가능한 가이드는 보다 일관된 위치 지정을 지원할 수 있지만 그 효과는 재료 및 제품 형상에 따라 달라집니다. 얇은 부직포, 필름, 전도성 직물, 젤 코팅 웹은 장력이나 속도 변화에 항상 같은 방식으로 반응하지 않습니다.

이러한 이유로 제조업체는 빈 실행 또는 데모 롤뿐만 아니라 대표적인 생산 재료를 사용하여 자동화를 검증해야 합니다. 이러한 시험은 또한 엔지니어가 속도, 정렬 공차 및 허용 가능한 가동 중지 시간에 대한 현실적인 한계를 설정하는 데 도움이 됩니다.

정밀 다이 커팅은 속도만이 아니라 반복성에 관한 것입니다

다이 커팅은 전극에 최종 윤곽을 제공하고 재료 레이어가 활성 영역 주위에 정렬되는 방식을 정의하는 데 도움이 됩니다. 회전식 또는 기타 절단 배열에서 도구 설계, 재료 두께, 라이너 특성, 등록 정확도 및 폐기물 제거가 모두 결과에 영향을 미칩니다.

절단을 잘못 제어하면 불완전한 절단, 라이너 손상, 불규칙한 가장자리 또는 깨끗하게 벗겨지지 않는 폐기물이 남을 수 있습니다. 이러한 문제는 라인을 따라 추가 중단을 야기하고 자재 소비를 증가시킬 수 있습니다. 따라서 잘 구성된 ECG 전극 생산 기계는 실제 제품 구조와 절단 레이아웃을 염두에 두고 평가해야 합니다. 캐비티 수, 부품 간 간격, 웹 폭, 스크랩 제거 방향 등이 모두 사용 가능한 출력에 영향을 줄 수 있습니다.

최상의 설정이 항상 가장 높은 기계적 속도는 아닙니다. 약간 느리게 실행되지만 신뢰할 수 있는 등록 및 깨끗한 폐기물 제거 기능을 갖춘 라인은 자주 중지하고 조정해야 하는 더 빠른 라인보다 교대당 더 적합한 제품을 제공할 수 있습니다. 제조업체는 헤드라인 속도 수치와 함께 양품 생산량, 전환 시간, 폐기율 및 계획되지 않은 중단을 비교해야 합니다.

품질 체크포인트는 제품 위험을 따라야 합니다

자동화를 통해 공정 조건을 더욱 반복 가능하게 만들 수 있지만 완성된 전극이 그 자체로 안전하거나 효과적인지 입증할 수는 없습니다. 품질 계획에는 제품의 의도된 용도, 재료, 전기 설계, 피부 접촉 조건 및 선언된 유효 기간이 반영되어야 합니다. 제품에 따라 제조업체는 전기적 성능, 접착력, 재료 호환성, 치수 일관성 및 시간 경과에 따른 안정성과 같은 특성을 평가해야 할 수도 있습니다.

인라인 검사는 대량의 재료가 처리되기 전에 눈에 보이는 결함, 누락된 구성 요소, 위치 오류 또는 정의된 프로세스 한계와의 편차를 식별하는 데 도움이 될 수 있습니다. 생산 라인의 카메라나 센서로 모든 성능 특성을 확인할 수는 없기 때문에 샘플링과 완제품 테스트는 여전히 중요합니다. 또한 품질 기록은 자재 배치, 기계 설정, 검사 결과 및 시정 조치를 연결하여 문제를 단순히 감지하는 것이 아니라 조사할 수 있도록 해야 합니다.

유능한 전극 생산 기계는 숙련된 작업자가 중요한 설정에 액세스할 수 있도록 하고 전환 및 오류 처리에 대한 문서화된 접근 방식을 지원해야 합니다. 장비 자체는 품질 시스템의 한 부분일 뿐입니다. 제품 사양, 검증된 절차, 공급업체 관리, 운영자 교육 및 최종 테스트는 여전히 필수적입니다.

실제 제품을 중심으로 자동화 프로젝트 계획

라인을 선택하기 전에 제조업체는 생산할 전극 설계, 예상 출력, 롤 폭, 레이어 구성, 커넥터 유형 및 허용 가능한 전환 시간을 정의해야 합니다. 예를 들어 커넥터 배치, 리드선 부착, 검사 및 포장 요구 사항은 제품군마다 상당히 다를 수 있습니다.

실제 기계 평가에는 대표 샘플, 재료 사양, 제안된 프로세스 흐름 및 시험 생산에 대한 명확한 허용 기준이 포함되어야 합니다. 구매자는 레시피 설정이 어떻게 저장되는지, 새로운 크기가 어떻게 도입되는지, 정기적인 교체가 필요한 마모 부품은 무엇인지, 설치 및 운영자 교육에 어떤 지원이 제공되는지 물어봐야 합니다.

라인을 확장하거나 현대화하려는 제조업체의 경우ECG 전극 생산 기계 필요한 제품을 중심으로 구성하고 실제 재료로 검증해야 합니다.

미래를 내다보며

ECG 전극 제조의 다음 단계는 자동화만으로는 정의될 수 없습니다. 그 가치는 코팅, 재료 취급, 라미네이션, 절단, 검사 및 생산 기록이 얼마나 잘 작동하는지에서 나옵니다. 현실적인 프로세스 검증과 잘 통합된 장비를 결합한 공장은 출력, 재료 사용 및 품질 개선에 대해 더 나은 정보를 바탕으로 결정을 내릴 수 있습니다.

생산 요구 사항이 더욱 다양해짐에 따라 가장 유용한 자동화 전략은 제품부터 시작하여 프로세스를 매핑하고 변동 원인을 식별한 다음 해당 요구 사항을 해결하는 장비를 선택하는 것입니다. 이러한 접근 방식을 통해 제조업체는 속도가 빨라지면 자동으로 생산 성능이 향상된다는 가정 없이 더 큰 일관성을 추구할 수 있습니다.
